для проверки параметров токсичности отработавших газов автомобилей.

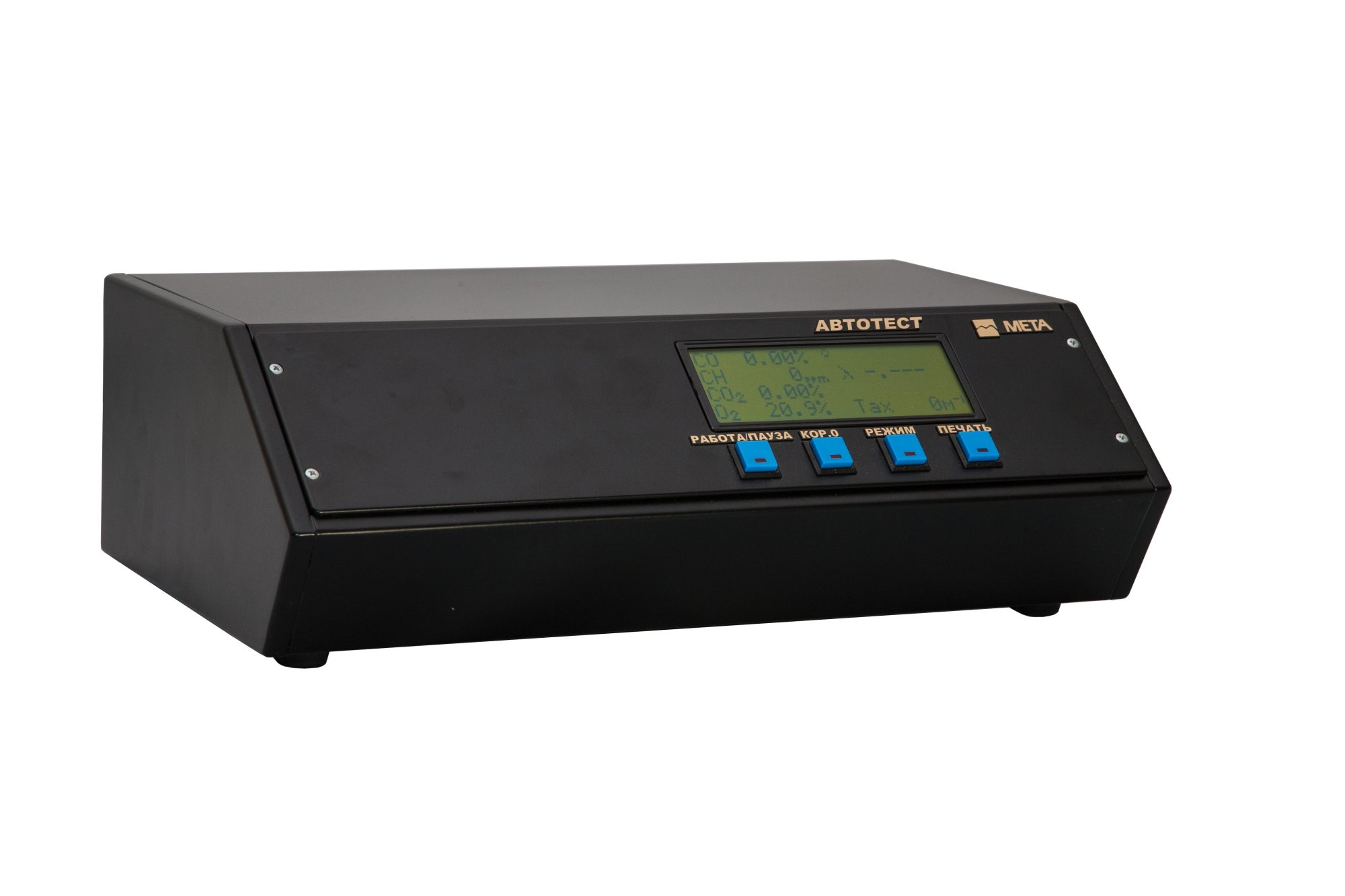

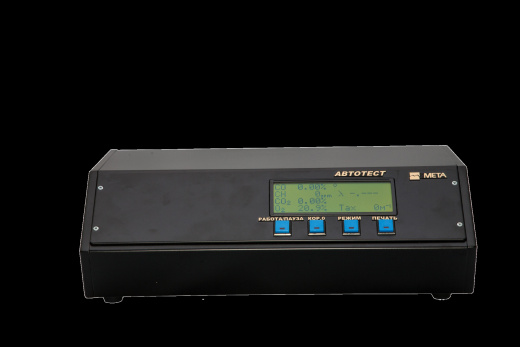

Назначение газоанализатора АВТОТЕСТ-02.02:
Газоанализаторы "АВТОТЕСТ-02.03" и "АВТОТЕСТ-02.02" предназначены для одновременного определения содержания оксида углерода (СО), диоксида углерода (СО2) углеводородов (СН), кислорода (О2) в отработавших газах автомобилей, работающих на бензине, газовом и альтернативных видах топлива, а также измерения температуры моторного масла, частоты вращения коленчатого вала и расчета эффективности сжигания топлива (коэффициента избытка воздуха) l-параметра.
Модификация "АВТОТЕСТ-02.03" дополнительно определяет содержание окиси азота (NOх) в отработавших газах.
Прибор может применяться при проверке токсичности отработавших газов органами ГИБДД при государственном техническом осмотре автомобилей, комитетами охраны природы при инспекционном контроле, в автохозяйствах, на станциях технического обслуживания и в производстве автомобилей для контроля и регулировки двигателей на соответствие нормам ГОСТ Р 52033-2003.
Конструктивные особенности:
* Трехступенчатая очистка пробы.
* Автоматический слив конденсата.
* Измерение 4-х компонентов: CO, CH, CO2, O2.
* Автоматическая коррекция нуля без отключения пробозаборника.
* Расчет и индикация λ-параметра.
* Помехозащищенный датчик тахометра.
* Бесплатное программное обеспечение с графической интерпретацией результатов измерения токсичности.
Преимущества:
- Высокая точность и быстродействие.
- Беспроводной пульт дистанционного управления и индикации.
- Электронная калибровка по ПГС.
- Обогреваемая система доставки пробы.
- Ввод в протокол государственного номера автомобиля.
Принцип работы:
* Принцип действия прибора основан на измерении величины поглощения инфракрасного излучения источника молекулами углеводородов, диоксида углерода и оксида углерода в областях 3,4; 4,25 и 4,7 мкм соответственно.
* Концентрация кислорода определяется электрохимическим методом. В датчике кислорода содержатся измерительный и сравнительный электроды, находящиеся в электролите и отделенные от анализируемого газа полимерной мембраной. На измерительном электроде кислород, продиффундировавший через мембрану, электрохимически восстанавливается и во внешней цепи возникает электрический ток, сила которого пропорциональна парциальному давлению кислорода в газе над мембраной.
* Концентрация окислов азота определяется на основе электрохимической ячейки 3NF/F Nitric Oxide CITIcel
* Проба анализируемого газа поступает в проточную зеркальную кювету, где определяемые компоненты, взаимодействуя с излучением, вызывают его поглощение в соответствующих спектральных диапазонах. Поток излучения характерных областей спектра поочередно выделяется вращающимися интерференционными фильтрами (3,4; 4,25 и 4,7 мкм) и преобразуется в электрические сигналы, пропорциональные концентрации углеводородов, диоксида углерода, оксида углерода (и окиси азота).
* Проба анализируемого газа отбирается из выхлопной трубы автомобиля пробозаборным зондом. В рукоятке зонда размещается фильтр грубой очистки, где происходит предварительная очистка газа от частиц сажи и аэрозолей. Далее проба газа направляется к прибору по трубке доставки.* При использовании прибора в условиях отрицательных температур (до минус 20°С) рекомендуется использовать обогреваемую трубку доставки, исключающую перемерзание конденсата. В обогреваемой трубке проба газа термостатируется при температуре 35 ±5°С.
* Дальнейшая обработка пробы газа происходит в каплеуловителе, совмещенном с фильтром тонкой очистки пробы. В каплеуловителе (рис.4.) из пробы отделяется конденсат, который собирается в нижней части фильтра и эвакуируется компрессором конденсата через штуцер.
* В фильтре сверхтонкой очистки типа GB 702 производится окончательная очистка пробы газа от мешающих компонентов, которая затем поступает в оптическую кювету узлов. Одновременная работа пары компрессоров обеспечивает скоростную доставку пробы газа от источника до оптической кюветы, а также непрерывную эвакуацию конденсата из пробы.
Основные технические характеристики:* Измеряемые компоненты, диапазоны измерений, цена единицы наименьшего разряда,
пределы допускаемой основной погрешности приведены в табл.1а – для 0 класса, 1б –для 1 класса.
Таблица 1 – 0 класс
| Измеряемый компонент |
Диапазон измерений |
Цена деления |
Участок диапазона измерений |
Основная погрешность | |
| Абсолютная | Относи-тельная | ||||
| Углеводороды* | 0..2000 млн-1 | 1 млн-1 |
0..200 млн-1 200..2000 млн-1 |
± 10 млн-1 --- |
--- ± 5 % |
|
Оксид углерода |
0..5 % | 0.01% |
0..1 % 1..5 % |
± 0.03 % --- |
--- ± 3 % |
|
Диоксид углерода |
0..16 % | 0.01 % |
0..12.5 % 12.5..16 % |
± 0.5 % --- |
--- ± 4 % |
| Кислород | 0..21 % | 0.1 % |
0..3.3 % 3.3..21 % |
± 0.1% --- |
--- ± 3 % |
| Окислы азота | 0..5000 млн-1 | 10 млн-1 |
0..1000 млн-1 1000..5000 млн-1 |
± 50 млн-1 --- |
--- ± 5 % |
| l-параметр** | 0,5-2,00 | 0.001 | не нормируется | ||
|
Частота оборотов |
0..8000 мин-1 | 10 мин-1 |
0..390 мин-1 400..8000 мин-1 |
± 10 мин-1 --- |
--- ±2.5 % |
| Температура масла | 20..125 оС | 1 оC | 20..125 оС | ± 2.5 оC | --- |
* данные по углеводородам приведены в пересчете на гексан.
** l-параметр рассчитывается при одновременном выполнении следующих условий:
- Содержание кислорода в измеряемой смеси меньше 10% и
- Содержание диоксида углерода в измеряемой смеси больше 5%
Таблица 1б – 1 класс
|
Измеряемый компонент |
Диапазон измерений |
Цена деления |
Участок диапазона измерений |
Основная погрешность |
|
| абсолютная | относительная | ||||
| Углеводороды | 0-2000 млн-1 |
1 млн-1 |
0 ¸ 240 млн-1 240¸-2000 млн-1 |
± 12 млн-1 -- |
-- ± 5% |
|
Оксид углерода |
0 ¸ 5% | 0,01% |
0 ¸ 1,5% 1,5¸5% |
± 0,06% -- |
-- ± 4% |
|
Диоксид углерода |
0¸16 % | 0,1 % |
0 ¸ 12,5% 12,5¸16% |
± 0,5% -- |
_ ± 4% |
| Кислород | 0¸21 % | 0,1 % |
0 ¸ 2,5% 2,5 ¸ 21% |
± 0,1% -- |
_ ± 4% |
| Окислы азота |
0-5000 млн-1 |
10 млн-1 |
0 ¸ 1000 млн-1 1000¸-5000 млн-1 |
± 50 млн-1 -- |
-- ± 5% |
| l-параметр | 0,5-2,00 | 0,001 |
не нормируется |
||
|
Частота оборотов |
0-5000 5000-8000 мин-1 |
10 100 мин-1 |
0 – 8000 мин-1 |
±2,5% |
|
| Температура масла | 20¸125°С | 1°С | 20¸125°С | ±2,0°С | |
Условия эксплуатации:
1) температура окружающей среды : от минус 0 до 40°C;
2) атмосферное давление : от 86,6 до 106,7 кРа ( от 650 до 800 mm Hg );
3) относительная влажность : 95% при t = 30°С и более низких температурах без конденсации влаги;
4) рабочее положение прибора : горизонтальное с допускаемым отклонением ±20 градусов;
5) питание прибора : от сети постоянного тока напряжением (12,6±2) В или сети переменного тока 220В, 50Гц от выносного блока питания;
6) температура анализируемой смеси на штуцере ПРОБА ВХОД: не более 50°С;
7) температура анализируемой смеси на входе в пробозаборник: не более 200°С;
8) расход анализируемой смеси: не менее 60 л/ч.
Электропитание прибора: от сети постоянного тока напряжением,В (12,6±2)
Мощность, потребляемая прибором, не более, Вт : 25
Масса прибора, кг, не более: 5,5
Габаритные размеры
приборного блока, мм, не более: 350х160х340
Время прогрева прибора не более: 30 мин
Время установления показаний, с, не более:
- СО, СН, СО2 : 30
- О2 , NOх : 60
* По дополнительному заказу может поставляться пульт дистанционного управления.
