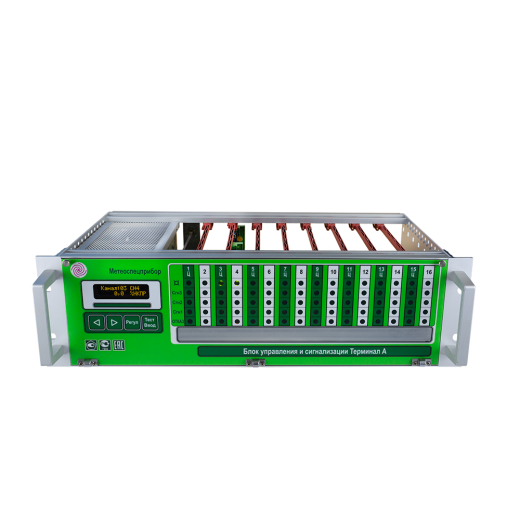

Блок управления и сигнализации «Терминал-А» применяется в составе информационно-измерительных комплексов.
Блок управления и сигнализации «Терминал-А»
по запросу
Блок управления и сигнализации «Терминал-А» применяется в составе информационно-измерительных комплексов.
Описание:
Терминал может использоваться автономно.
Совместим с газоанализаторами серии ГСО-Р1 и ГСО-2.
Терминал предназначен для непрерывного приема, обработки и отображения измерительных данных, поступающих от первичных преобразователей, таких как газоанализаторы или другие устройства. Он поддерживает стандартные выходные интерфейсы 4-20 мА и RS-485 (протокол ModBus RTU). Кроме того, терминал способен управлять внешними устройствами, формируя дискретные сигналы типа «сухой контакт» через группы реле при превышении установленных пороговых значений сигнализации, а также осуществлять передачу информации в систему верхнего уровня по линии связи RS-485.
Устанавливается вне взрывоопасной зоны.
Область применения:
Химические производства, производства нефте—газодобычи, транспортирования и хранения нефтепродуктов и газов, а также производства, влияющие на состояние здоровья людей и экологическое состояние окружающей среды. Кроме того, терминал в составе системы газового анализа может найти применение в сельскохозяйственных и транспортных производствах.
Технические характеристики:
Описание:
Терминал может использоваться автономно.
Совместим с газоанализаторами серии ГСО-Р1 и ГСО-2.
Терминал предназначен для непрерывного приема, обработки и отображения измерительных данных, поступающих от первичных преобразователей, таких как газоанализаторы или другие устройства. Он поддерживает стандартные выходные интерфейсы 4-20 мА и RS-485 (протокол ModBus RTU). Кроме того, терминал способен управлять внешними устройствами, формируя дискретные сигналы типа «сухой контакт» через группы реле при превышении установленных пороговых значений сигнализации, а также осуществлять передачу информации в систему верхнего уровня по линии связи RS-485.
Устанавливается вне взрывоопасной зоны.
Область применения:
Химические производства, производства нефте—газодобычи, транспортирования и хранения нефтепродуктов и газов, а также производства, влияющие на состояние здоровья людей и экологическое состояние окружающей среды. Кроме того, терминал в составе системы газового анализа может найти применение в сельскохозяйственных и транспортных производствах.
Технические характеристики:
| Характеристика | Значение |

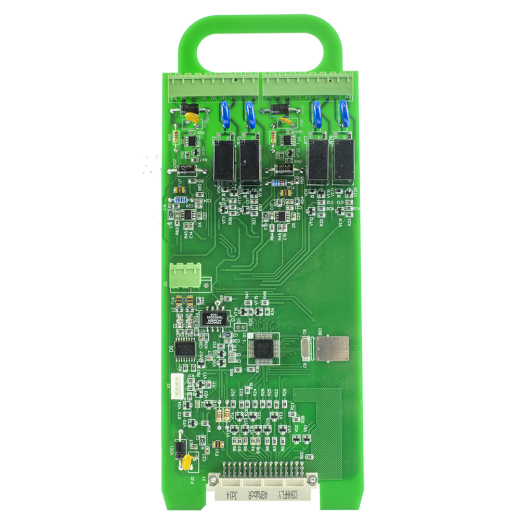

| Состав | Блок питания, центральный процессор, дисплей, органы управления, канальные платы, которые обрабатывают аналоговые и цифровые сигналы, приходящие от датчиков. |
| Количество канальных плат | От 1 до 8. |
| Число измерительных каналов | К каждой канальной плате подключаются 1 или 2 датчика по каналу 4-20 мА или до 16 датчиков по каналу RS-485 (ModBus RTU). |
| Число канальных плат надо умножить на число подключенных к каждой плате датчиков. | |
| При использовании аналоговых выходов датчиков до 8*2=16, | |
| При использовании цифровых выходов через разъем RS-485 до 8*16=128 | |
| Реле | При превышении установленных значений порогов сигнализации терминал осуществляет замыкание / размыкание «сухих» контактов реле для управления внешними устройствами. |
| При возникновении неисправности в датчике, терминал осуществляет размыкание “сухих” контактов реле неисправности. | |

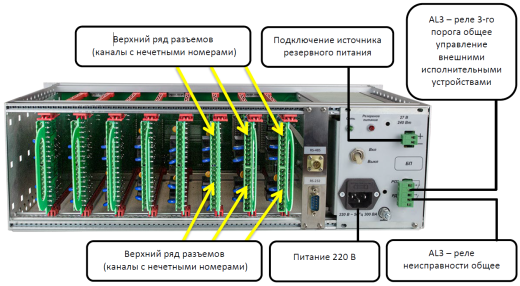

| Питание терминала | От сети переменного тока 220 В /50 Гц или от резервного источника постоянного тока напряжением 24 В, при максимальном токе до 7 А. Потребляемая мощность не более 200 Вт. Переключение на источник резервного питания и обратно без отключения терминала. |
| Обеспечение питания датчиков | В цифровом варианте питание датчиков осуществляется от внешнего источника. При подключении не более 16 цифровых датчиков (не более двух цифровых датчиков к одной канальной плате) питание может осуществляться от терминала. |
| Отображение результатов измерений на дисплее | Результаты измерений для контролируемого газа отображаются как в объемных долях, %, так и в % НКПР, а также в других единицах измерения (по требованию Заказчика). |
| Температура эксплуатации | От минус 10 до 45 °С при относительной влажности до 95% при температуре 35 °С |
| Степень защиты | IP20 |
| Вид климатического исполнения | Соответствует классу УХЛ 1 по ГОСТ 15150-69 |
| Расстояние до датчиков | До 1200 м |
| Изменение порогов сигнализации | Для аналоговых датчиков производится с помощью специального ПО по каналу RS-232 или с использованием кнопок терминала в режиме редактирования порогов. Изменение порогов сигнализации цифровых датчиков производится с помощью специального ПО. Значения порогов срабатывания реле самих датчиков программируются и хранятся в памяти датчика независимо от программирования терминала. |
| Тестирование | Каждое включение терминала сопровождается запуском тестового режима. |
| Энергонезависимая память | Терминал имеет энергонезависимую память для фиксации аварийных ситуаций: превышения порогов по аналоговым каналам, а также нарушения связи. |
| Габаритные размеры, масса | Размеры терминала соответствуют размерам 3U * 19″ стандартного европейского конструктива, предназначенного для встраивания в стойку, мм, не более 133*266*483. Масса терминала не более 5 кг. |
