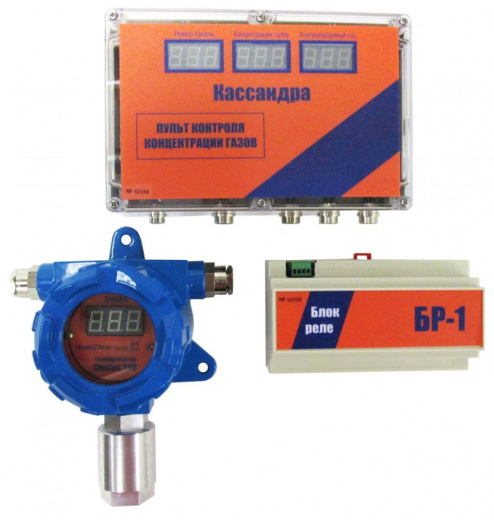

Газоаналитическая система КАССАНДРА
по запросу
Рекомендуем
Газоаналитическая система КАССАНДРА предназначена для мониторинга концентрации токсичных газов и горючих веществ, а также для сигнализации о превышении установленных пороговых значений и управления элементами вентиляции, световой и звуковой сигнализации, а также автоматическими системами.
Газоаналитическая система КАССАНДРА
по запросу
Газоаналитическая система КАССАНДРА предназначена для мониторинга концентрации токсичных газов и горючих веществ, а также для сигнализации о превышении установленных пороговых значений и управления элементами вентиляции, световой и звуковой сигнализации, а также автоматическими системами.
Описание:

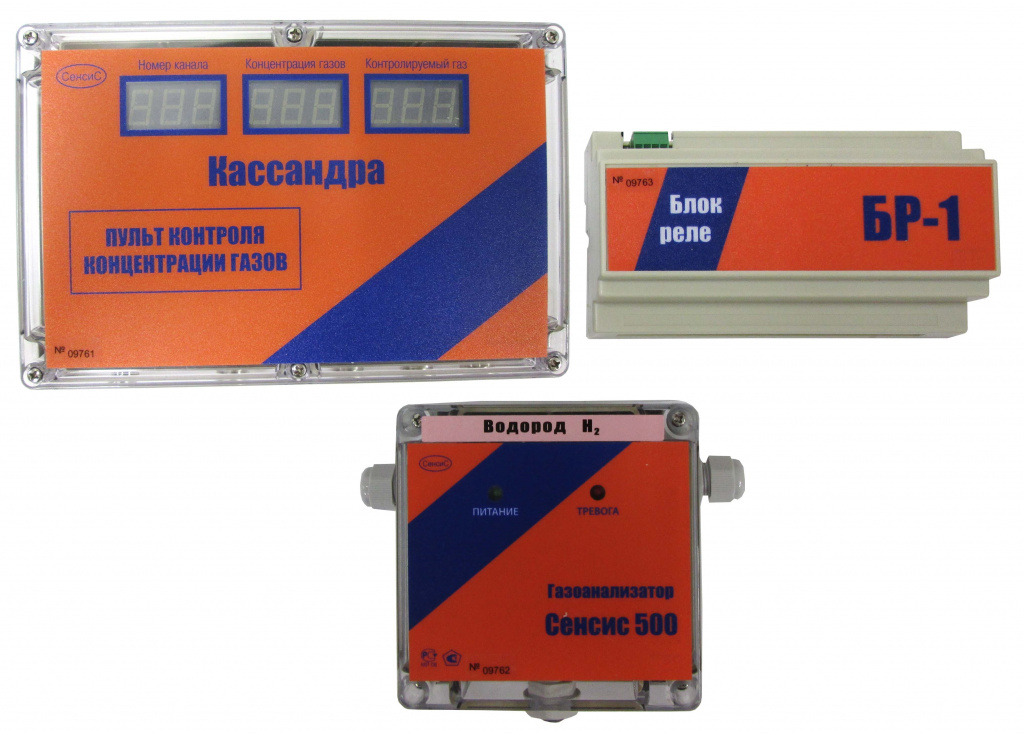

Система КАССАНДРА включает в себя пульт управления и газоанализаторы серии СЕНСИС 500, которые соединены с помощью последовательной шины с интерфейсом RS485. Пульт управления осуществляет адресный опрос подключённых датчиков. В системе предусмотрена возможность настройки порогов срабатывания сигнализации, архивирования данных измерений и передачи информации на совместимый с IBM компьютер через протокол MODBUS. Максимальное количество датчиков, которые могут быть подключены к одному пульту, составляет до 30, однако в случаях значительного расстояния между датчиками рекомендуется ограничиться 20 устройствами.
Датчики системы КАССАНДРА, представляющие собой газоанализаторы серии СЕНСИС 500, являются завершёнными устройствами, сертифицированными в качестве средств измерения. По запросу заказчика в конструкцию датчиков могут быть интегрированы два слаботочных реле. На основании данных о концентрации, полученных от датчиков, в пульте управления формируется команда для блоков выносных реле, которые входят в состав системы. Каждый блок включает восемь реле, а к одному пульту может быть подключено до четырёх таких блоков. Подключение блоков реле к пульту осуществляется через шину с интерфейсом RS 485.
Методы измерения, применяемые в датчиках СЕНСИС-500, включают:
- электрохимический метод для контроля аммиака, хлора, угарного газа, спирта, кислорода, диоксида серы, хлористого водорода и сероводорода;
- термокаталитический метод для контроля горючих газов;
- полупроводниковый метод для обнаружения углеводородов низкой концентрации, аммиака, угарного газа, метана, пропана и бутана;
- оптический метод для тяжёлых углеводородов и углекислого газа.
Датчики используемые в системе КАССАНДРА:
Технические характеристики:
Описание:
Система КАССАНДРА включает в себя пульт управления и газоанализаторы серии СЕНСИС 500, которые соединены с помощью последовательной шины с интерфейсом RS485. Пульт управления осуществляет адресный опрос подключённых датчиков. В системе предусмотрена возможность настройки порогов срабатывания сигнализации, архивирования данных измерений и передачи информации на совместимый с IBM компьютер через протокол MODBUS. Максимальное количество датчиков, которые могут быть подключены к одному пульту, составляет до 30, однако в случаях значительного расстояния между датчиками рекомендуется ограничиться 20 устройствами.
Датчики системы КАССАНДРА, представляющие собой газоанализаторы серии СЕНСИС 500, являются завершёнными устройствами, сертифицированными в качестве средств измерения. По запросу заказчика в конструкцию датчиков могут быть интегрированы два слаботочных реле. На основании данных о концентрации, полученных от датчиков, в пульте управления формируется команда для блоков выносных реле, которые входят в состав системы. Каждый блок включает восемь реле, а к одному пульту может быть подключено до четырёх таких блоков. Подключение блоков реле к пульту осуществляется через шину с интерфейсом RS 485.
Методы измерения, применяемые в датчиках СЕНСИС-500, включают:
- электрохимический метод для контроля аммиака, хлора, угарного газа, спирта, кислорода, диоксида серы, хлористого водорода и сероводорода;
- термокаталитический метод для контроля горючих газов;
- полупроводниковый метод для обнаружения углеводородов низкой концентрации, аммиака, угарного газа, метана, пропана и бутана;
- оптический метод для тяжёлых углеводородов и углекислого газа.
Датчики используемые в системе КАССАНДРА:
| Тип датчика | Газ | Диапазон измерений |
| СЕНСИС 500-NH3 | Аммиак | 0 - 100 мг/м3 |
| СЕНСИС 500-NH3 | Аммиак | 0 - 1000 мг/м3 |
| СЕНСИС 500-H2 | Водород | 0 - 4 % об. |
| СЕНСИС 500-HCl | Водород хлористый | 0 - 15 мг/м3 |
| СЕНСИС 500-CH | Горючие газы и пары | 0 - 50 НКПР (0 - 2 % об.) |
| СЕНСИС 500-CH | Горючие газы и пары | 0 - 1000 мг/м3 |
| СЕНСИС 500-NO2 | Диоксид азота | 0 - 25 мг/м3 |
| СЕНСИС 500-SO2 | Диоксид серы | 0 - 30 мг/м3 |
| СЕНСИС 500-O2 | Кислород | 0 - 30 % об. |
| СЕНСИС 500-СН4 | Метан | 0 - 50 НКПР(0 - 5 % об.) |
| СЕНСИС 500-СН3ОН | Метанол | 0 - 30 мг/м3 |
| СЕНСИС 500-O3 | Озон | 0 - 5 мг/м3 |
| СЕНСИС 500-CO | Окись углерода | 0 - 100 мг/м3 |
| СЕНСИС 500-CO | Окись углерода | 0 - 500 мг/м3 |
| СЕНСИС 500-NO | Оксид азота | 0 - 15 мг/м3 |
| СЕНСИС 500-С3Н8 | Пропан | 0 - 50 НКПР (0 - 2 % об.) |
| СЕНСИС 500-H2S | Сероводород | 0 - 30 мг/м3 |
| СЕНСИС 500-H2S | Сероводород | 0 - 100 мг/м3 |
| СЕНСИС 500-СНОН | Формальдегид | 0 - 15 мг/м3 |
| СЕНСИС 500-Cl2 | Хлор | 0 - 10 мг/м3 |
| СЕНСИС 500-С2Н5ОН | Этанол | 0 - 5 г/м3 |
Технические характеристики:
| Характеристики | Значения | |
| Время выхода на режим после подачи напряжения питания, мин, не более | 10 | |
| Пределы допускаемых значений относительной погрешности, % | ± 10 | |
| Пределы допускаемых значений времени установления показаний (после появления газа), с: | ||
| - для токсичных газов и кислорода | 45 | |
| - для горючих газов и водорода | 15 | |
| Задержка включения / выключения реле датчика после включения / отключения световой сигнализации, с | 1 | |
| Пределы допускаемых изменений показаний за 7 суток непрерывной работы | 0,5 основной погрешности | |
| Пределы допускаемых дополнительных погрешностей, при изменении температуры окружающей среды на каждые 10 °C | 0,2 основной погрешности | |
| Пределы допускаемых дополнительных погрешностей от изменения относительной влажности воздуха от нормального значения (60 ± 5) % на каждые ± 10 % относительной влажности | 0,2 основной погрешности | |
| Электрическая мощность, потребляемая датчиком, В·А, не более | для горючих газов | 0,7 |
| для токсичных газов | 0,25 | |
| Габаритные размеры (длина × ширина × высота) мм, не более | пульта | 222×146×175 |
| датчика | 120×120×60 | |
| блока реле | 150×85×60 | |
| Масса, кг, не более | пульта | 0,6 |
| датчика | 0,3 | |
| блока реле | 0,2 | |
| Максимальная длина экранированного электрического кабеля, соединяющего пульт с датчиком, м | 500 | |
| Максимальное сопротивление сигнальных жил кабеля, Ом | 10 | |
| Максимальное сопротивление жил питания кабеля, Ом | 5 | |
| Волновое сопротивление сигнальных жил, Ом | 120 | |
| Степень защиты оболочки блоков системы | пульта | IP54 |
| датчика | IP65 | |
| Средний срок службы, лет, не менее | 10 | |
