ИГМ-10

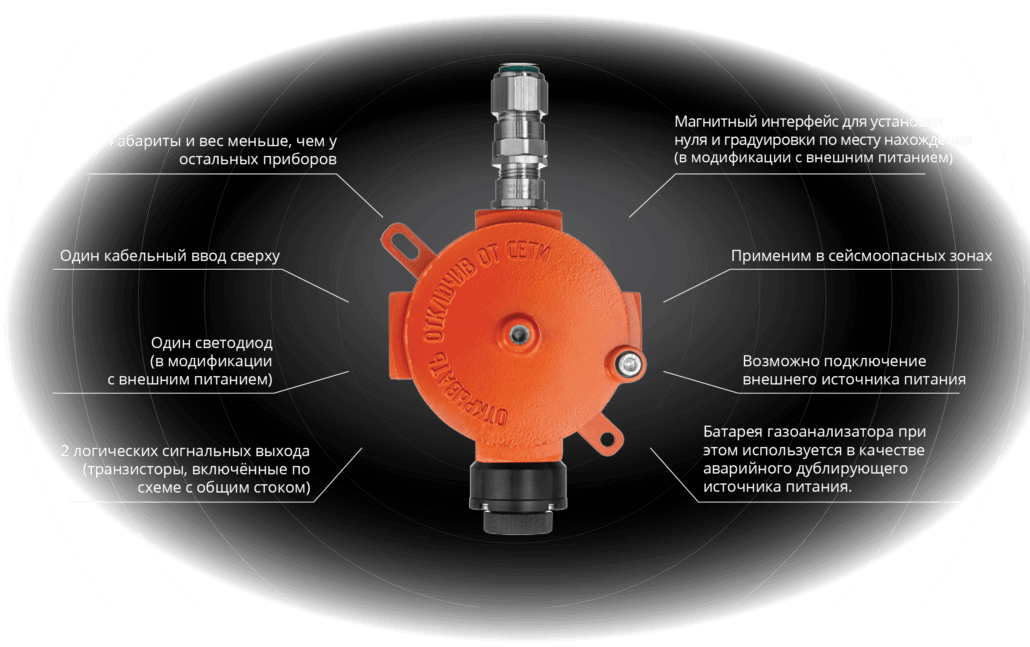

Газоанализатор стационарный ИГМ-10

ИГМ-10 позволяет производить автоматический непрерывный контроль опасных концентраций горючих газов (метан, пропан, гексан) и диоксида углерода в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы ИГМ-10 могут устанавливаться как в помещениях, так и на открытых площадках.

Области применения газоанализаторов ИГМ-10:

* промышленные предприятия по переработке нефти и газа;
* газовые и нефтяные хранилища;
* химические производства;
* нефтяные и газовые месторождения;
* насосные станции;
* рабочие зоны промышленных предприятий;
* компрессорные станции и др.

Возможны 2 модификации газоанализатора ИГМ-10:

1) ИГМ-10-Х-11 с внешним питанием (с использованием оптического сенсора)

Технические характеристики ИГМ-10-Х-11

Метод измерения	оптический
Способ пробоотбора	диффузионный
Межповерочный интервал	2 года
Маркировка взрывозащиты	1Exd ib IIС T6 X
Напряжение питания	от 12 до 28 В
Потребляемая мощность	0,5 Вт
Температура окружающей среды	от -40⁰С до +60⁰С
Относительная влажность (без образования конденсата)	до 98%
Выходные сигналы	– токовая петля (пассивная)  – RS-485 – 2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации анализируемого газа с помощью логических уровней напряжения  – световая индикация
Средняя наработка на отказ	100 000 ч
Степень защиты оболочки	IP 67
Материал корпуса	алюминий
Средний срок службы	10 лет

2) ИГМ-10(ИК/Э)-ХХ-Y (t) с автономным питанием от собственной батареи (возможна установка как оптического, так и электрохимического сенсора)

Технические характеристики ИГМ-10(ИК/Э)-ХХ-Y (t)

Метод измерения	– оптический – электрохимический
Способ пробоотбора	диффузионный
Межповерочный интервал	– с оптическим сенсором 2 года – с электрохимическим сенсором 1 год
Маркировка взрывозащиты	1Exd ib IIС T6 X
Напряжение питания	от 3,0 до 3,6 В
Потребляемая мощность	0,05 Вт
Температура окружающей среды	от -10⁰С до +40⁰С (СО₂,оптический сенсор) от -10⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор) от -30⁰С до +50⁰С (электрохимический сенсор) от -40⁰С до +60⁰С (горючие газы/ углеводороды, оптический сенсор) от -60⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор)
Время работы прибора от встроенной батареи, не менее (батарея подлежит замене)	1 год
Тип батареи	литий-ионная батарея типоразмера D – ER34615
Относительная влажность (без образования конденсата)	до 95%
Выходные сигналы	– токовая петля (пассивная)  – RS-485 – 2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации анализируемого газа с помощью логических уровней напряжения  – световая индикация
Выходные сигналы	– токовая петля (пассивная) – RS-485  – 2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации анализируемого газа с помощью логических уровней напряжения
Средняя наработка на отказ	– с оптическим сенсором 60 000ч – с электрохимическим сенсором 30 000 ч
Степень защиты оболочки	IP 67
Материал корпуса	алюминий
Средний срок службы	10 лет

Питание от сети:

Оптические сенсоры (ИГМ-10-Х-ХХ)
ИГМ-10-1-11 Метан (СН 4 )
ИГМ-10-2-11 Пропан (С 3 Н 8 )

Батарейное питание:

Оптические сенсоры (ИГМ-10ИК)
ИГМ-10ИК-01-Y(-T) Метан (СН 4 )
ИГМ-10ИК-02-Y(-T) Пропан (С 3 Н 8 )
ИГМ-10ИК-03-Y(-T) н-Гексан (С 6 Н 14 )
ИГМ-10ИК-04-Y(-T) Диоксид углерода (CO 2 )

Электрохимические сенсоры (ИГМ-10Э)
ИГМ-10Э-01-Y(-T) Кислород (О 2 )
ИГМ-10Э-02-Y(-T) Оксид углерода (CO)
ИГМ-10Э-03-Y(-T) Сероводород (H 2 S)
ИГМ-10Э-04-Y(-T) Сероводород высоких концентраций
ИГМ-10Э-05-Y(-T) Диоксид серы (SO 2 )
ИГМ-10Э-06-Y(-T) Диоксид серы высоких концентраций
ИГМ-10Э-07-Y(-T) Оксид азота (NO)
ИГМ-10Э-08-Y(-T) Диоксид азота (NO 2 )
ИГМ-10Э-09-Y(-T) Аммиак (NH 3 )
ИГМ-10Э-10-Y(-T)  Аммиак высоких концентраций (NH3)
ИГМ-10Э-11-Y(-T) Водород (H 2 )
ИГМ-10Э-12-Y(-T) Цианистый водород (HCN)
ИГМ-10Э-13-Y(-T) Метанол (CH 3 OH)
ИГМ-10Э-14-Y(-T) Этанол (C 2 H 5 OH)
ИГМ-10Э-15-Y(-T) Фтороводород (HF)

Комплект поставки:

- Газоанализатор ИГМ-10
- Паспорт
- Руководство по эксплуатации
- Инструкция по монтажу
- Адаптер ПГС
- Методика поверки
- Цифровой информационный носитель с ПО
