Система контроля загазованности ПВУ-80

Система контроля загазованности ПВУ-80 (Система мониторинга окружающей среды)Для автоматического контроля концентраций оксида углерода, пропана, диоксида азота, на автопарковках и других помещениях закрытого типа (коттеджных поселках, жилых многоквартирых домах, системах газораспределения т. д.)  с большим количеством точек контроля концентрации взрывоопасных, токсичных газов и паров подачей звуковой и световой сигнализации и формированием управляющих сигналов при превышении заданных пороговых значений.

Назначение:

Для осуществления контроля предельно – допустимых концентраций оксида углерода (СО) в закрытых независимых автопарковках используется решение на базе сети RS-485 детектора моногаза ДМГ-ОУ, реле типа РК-2Р, источника питания, устройств сопряжения УС-485 и пульта ПВУ-80, который имеет звуковую и светодиодную индикацию, служит для оповещения дежурного персонала о превышении заданных пороговых значений анализируемых веществ или о возникновении неисправности в системе.
На каждой точке контроля концентрации оксида углерода устанавливается прибор  ДМГ.


Система предназначена для:

*  Закрытых автопарковок,
*  СТО,
*  Таксопарков, грузового, автобусного парков,
*  Коттеджных поселков,
*  Промышленных объектов

для контроля взрывоопасных и токсичных газов и паров

Конструктивные особенности системы СКЗ ПВУ - 80:

- Система контроля загазованности построена  по блочно - модульному принципу, на базе сети RS-485, позволяет сконфигурировать решение под любой тип закрытых помещений, а также любые токсичные и взрывоопасные газы.

- Датчики располагаются на лестничных клетках, на закрытых парковках, в котельных, помещениях, где потенциально возможна утечка и скопление газа. При превышении установленной концентрации газа система в автоматическом режиме подаст сигнал тревоги, одновременно на удалённый диспетчерский пульт о характере тревоги и адресе с локализацией до конкретного помещения и датчика контролирующего определённую зону.

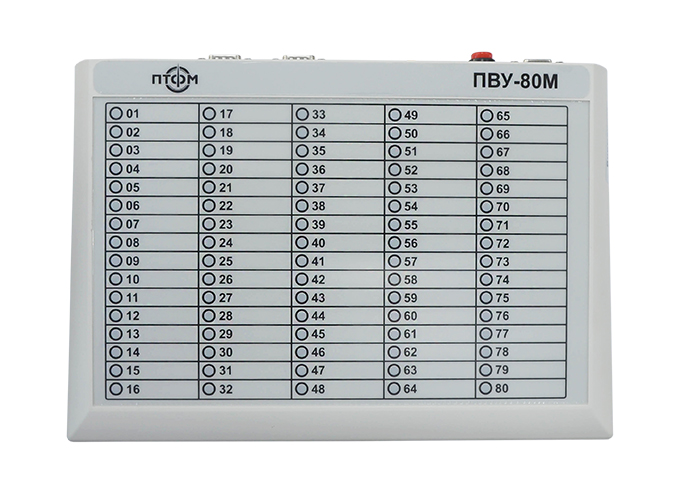

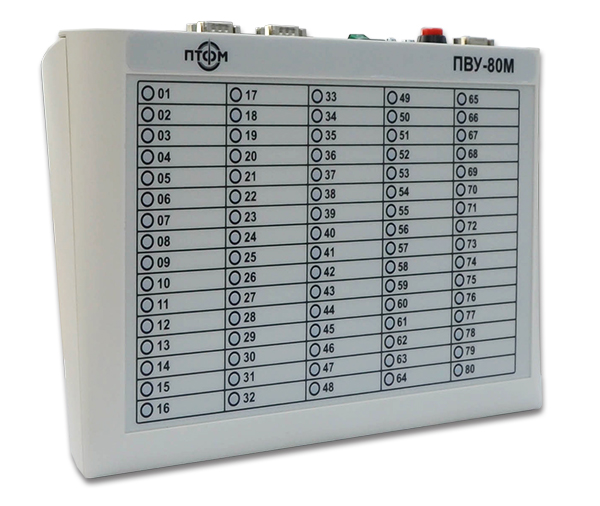

- В качестве пульта применяется панель визуализации универсальная ПВУ – 80М. Модульная конструкция обеспечивает возможность трансформации системы в соответствии с требованиями по конкретному объекту.

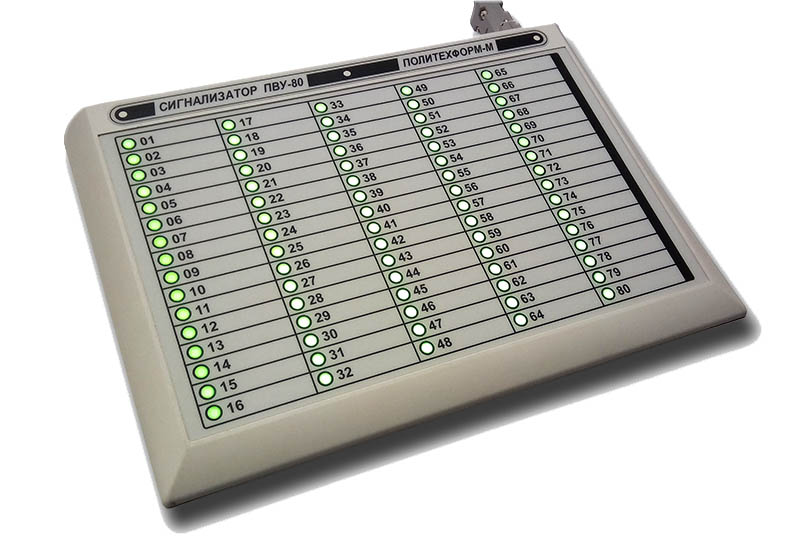

- Пульт ПВУ-80М имеет звуковую и светодиодную индикацию, служит для оповещения дежурного персонала о превышении заданных пороговых значений анализируемых веществ или о возникновении неисправности в системе.

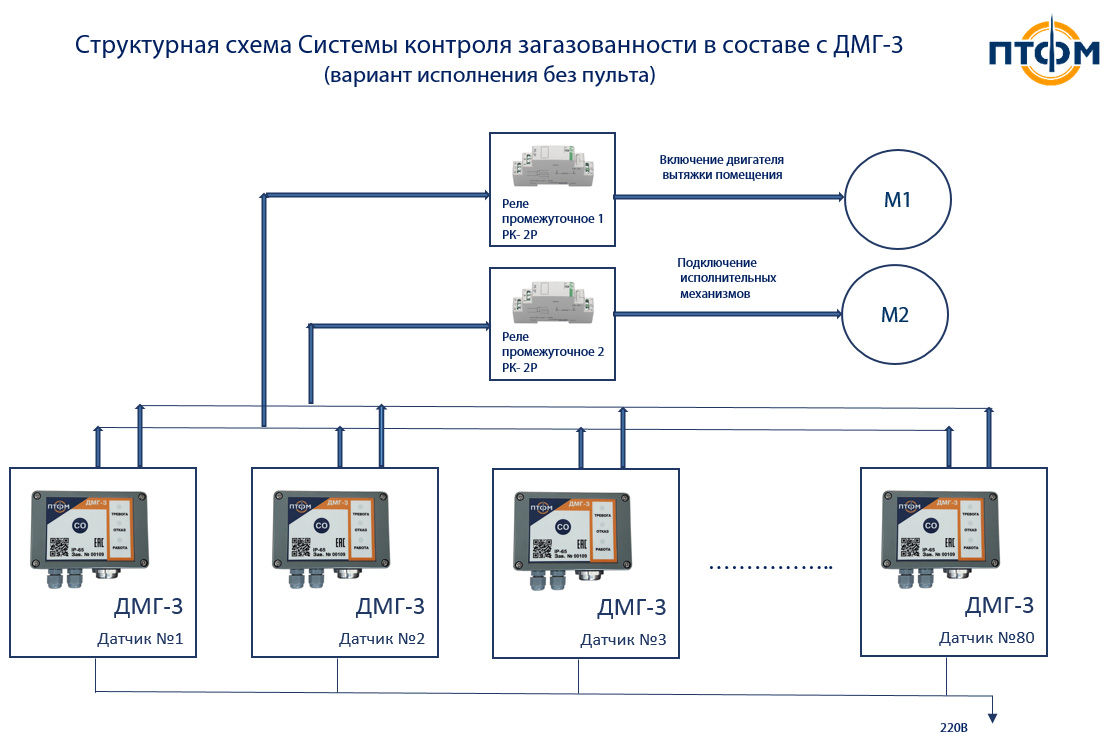

- При превышении предупредительного порога, на пульте включается звуковой и световой сигнал соответствующего сигнализатора, контролирующего определённую зону контроля и через реле формируется управляющий сигнал на исполнительный механизм М1, при превышении аварийного порога включается звуковой и световой сигналы, формируется через реле сигнал на исполнительный механизм М2.

- В случае превышения концентрации оксида углерода более чем на 20 мг/м3 около прибора, прибор и пульт выдают световой сигнал тревоги, выдается управляющий сигнал для включения вентиляции. При превышении концентрации оксида углерода 100 мг/м3, достижении аварийного порога прибор и пульт выдают непрерывный звуковой и световой сигнал тревоги, выдается второй управляющий сигнал для отключения подачи топлива, включения вентиляции, дополнительной аварийной сигнализации.

Пример:

* Двигатель вытяжки включается в помещении при превышенным в этом помещении предупредительного порога концентрации оксида углерода. Сигнал тревоги общий, включается при превышении аварийного порога концентрации в любом из помещений. При достижении аварийного порога вытяжка продолжает работать. В каждом помещении может быть установлено до 80 точек контроля оксида углерода.
