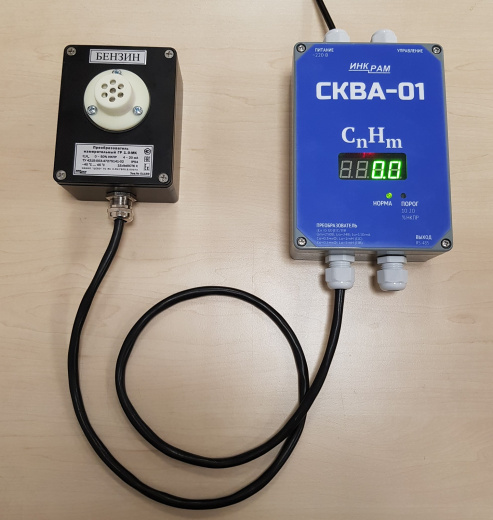

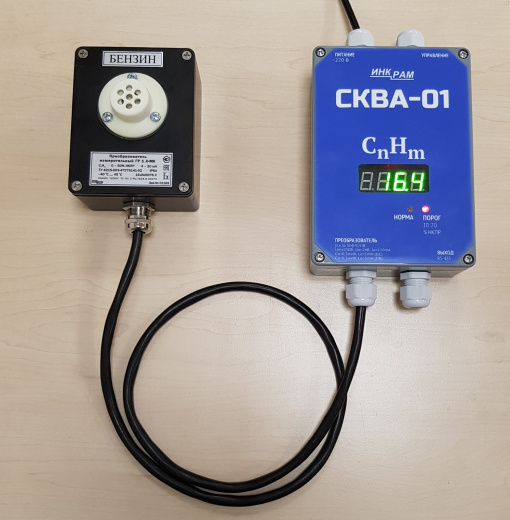

СКВА-01-1.Е - стационарный, одноканальный газоанализатор непрерывного действия!
СКВА-01-1.Е - одноканальная
по запросу
СКВА-01-1.Е - стационарный, одноканальный газоанализатор непрерывного действия!
Описание:

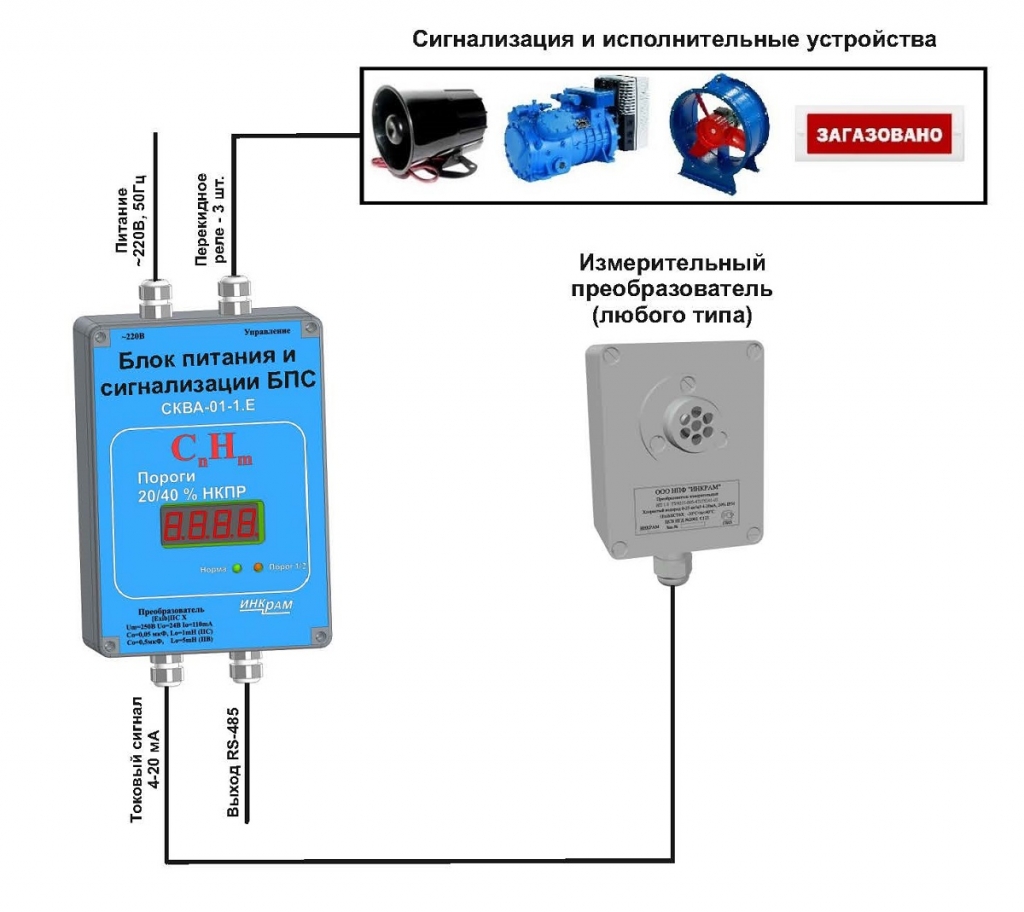

Система состоит из двух основных компонентов: измерительного преобразователя (ИП) и блока питания и сигнализации (БПС). ИП генерирует аналоговый сигнал, который пропорционален концентрации измеряемого вещества (линейный или ступенчатый, в зависимости от типа ИП), и передает его в БПС по установленной линии связи. БПС обрабатывает полученный сигнал и преобразует его в числовые значения концентрации, которые отображаются на дисплее.
В зависимости от уровня концентрации, БПС активирует встроенную световую сигнализацию (зеленый светодиод НОРМА и красный ПОРОГ), зуммер и управляющие реле согласно заданному алгоритму. Цепи управления вторичными устройствами соединяются с контактами управляющих реле.

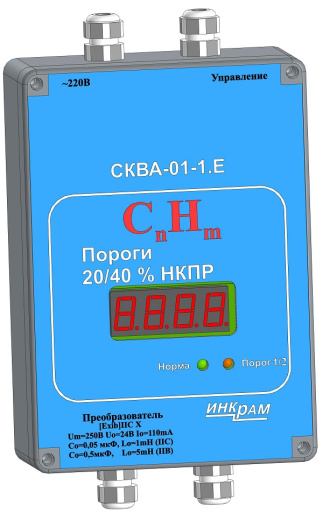

Начальное состояние реле (включено или выключено) устанавливается с помощью перемычек на плате. БПС доступен в двух вариантах исполнения: взрывозащищенном (Е) и общепромышленном (О). В взрывозащищенном варианте питание ИП осуществляется через искробезопасную цепь.Питание ИП в взрывозащищенном исполнении осуществляется через искробезопасную цепь. БПС оборудован выходом RS-485, который предназначен для передачи данных в системы верхнего уровня. Устройство построено на основе однокристального микроконтроллера и предназначено для взаимодействия с ИП, используемыми в газоаналитических системах СКВА-01 и СКВА-01М. Значения порогов и дизайн передней панели зависят от типа подключаемого ИП и указаны в таблице. Пороги не подлежат регулировке.
Технические характеристики:
Перечень контролируемых веществ:
Описание:
Система состоит из двух основных компонентов: измерительного преобразователя (ИП) и блока питания и сигнализации (БПС). ИП генерирует аналоговый сигнал, который пропорционален концентрации измеряемого вещества (линейный или ступенчатый, в зависимости от типа ИП), и передает его в БПС по установленной линии связи. БПС обрабатывает полученный сигнал и преобразует его в числовые значения концентрации, которые отображаются на дисплее.
В зависимости от уровня концентрации, БПС активирует встроенную световую сигнализацию (зеленый светодиод НОРМА и красный ПОРОГ), зуммер и управляющие реле согласно заданному алгоритму. Цепи управления вторичными устройствами соединяются с контактами управляющих реле.
Начальное состояние реле (включено или выключено) устанавливается с помощью перемычек на плате. БПС доступен в двух вариантах исполнения: взрывозащищенном (Е) и общепромышленном (О). В взрывозащищенном варианте питание ИП осуществляется через искробезопасную цепь.Питание ИП в взрывозащищенном исполнении осуществляется через искробезопасную цепь. БПС оборудован выходом RS-485, который предназначен для передачи данных в системы верхнего уровня. Устройство построено на основе однокристального микроконтроллера и предназначено для взаимодействия с ИП, используемыми в газоаналитических системах СКВА-01 и СКВА-01М. Значения порогов и дизайн передней панели зависят от типа подключаемого ИП и указаны в таблице. Пороги не подлежат регулировке.
Технические характеристики:
| Характеристика | Значение |
| СКВА-01-1.Е работает от сети переменного тока напряжением |
от 180 В до 240 В и частотой 50±1 Гц |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха | от -40 до +40 °С |
| Относительная влажность | до 80% |
| Атмосферное давление | от 74,8 до 106,7 кПа |
| Напряжение питания измерительных преобразователей | 24В |
| Выходной сигнал | RS-485, светодиодная сигнализация, звуковая сигнализация, включение/отключение «сухих» контактов реле |
| Входное сопротивление вторичного регистрирующего прибора | не более 600 Ом |
| Время срабатывания сигнализации | не более 1 сек. после установления порогового значения концентрации на выходе измерительного преобразователя |
| Средний срок службы | не менее 10 лет |
| Наработка на отказ | 100000 часов |
| Степень защиты оболочки: | БПС - IP54; ИП - IP54, 65, 67 |
| Нагрузочные характеристики реле: | напряжение 220 В, 1 А |
| Габаритные размеры, мм, не более: | БПС – 110х170х55; ИП – указаны в паспорте на ИП |
| Масса, кг, не более: | БПС – 1,4; ИП – указаны в паспорте на ИП |
|
Максимальная длина кабелей: |
- экранированного электрического кабеля, соединяющего преобразователь измерительный с БПС - 1000 м |
| Сопротивление изоляции между корпусом и цепями питания БПС | не менее 20 МОм при нормальных условиях |
| Изоляция между корпусом БПС и сетевым кабелем | должна выдерживать испытательное напряжение 1400 В в течение 1 мин |
Перечень контролируемых веществ:
| Газ | Диапазон | Порог 1 | Порог 2 | Формула |
| Сероводород | 0-20 мг/м3 | 10 | 19,4 | H2S |
| Сероводород | 0-20 мг/м3 | 3 | 10 | H2S |
| Сероводород | 0-50 мг/м3 | 10 | 30 | H2S |
| Сероводород | 0-100 мг/м3 | 10 | 60 | H2S |
| Аммиак | 0-100 мг/м3 | 20 | 60 | NH3 |
| Аммиак | 0-2000 мг/м3 | 500 | 1500 | NH3 |
| Аммиак | 0-600 мг/м3 | 60 | 500 | NH3 |
| Хлор | 0-6 мг/м3 | 1 | 5 | CL2 |
| Хлор | 0-5 мг/м3 | 1 | 4,8 | CL2 |
| Хлор | 0-50 мг/м3 | 5 | 20 | CL2 |
| Хлор | 0-30 мг/м3 | 1 | 20 | CL2 |
| Хлористый водород | 0-10 мг/м3 | 5 | 9,7 | HCL |
| Хлористый водород | 0-30 мг/м3 | 5 | 15 | HCL |
| Хлористый водород | 0-30 мг/м3 | 5 | 25 | HCL |
| Оксид углерода | 0-100 мг/м3 | 20 | 95 | CO |
| Оксид углерода | 0-500 мг/м3 | 20 | 300 | CO |
| Оксид углерода | 0-1000 мг/м3 | 100 | 950 | CO |
| Диоксид азота | 0-15 мг/м3 | 2 | 10 | NO2 |
| Диоксид азота | 0-30 мг/м3 | 2 | 20 | NO2 |
| Диоксид азота | 0-50 мг/м3 | 6 | 40 | NO2 |
| Диоксид серы | 0-30 мг/м3 | 10 | 29 | SO2 |
| Диоксид серы | 0-35 мг/м3 | 10 | 30 | SO2 |
| Диоксид серы | 0-100 мг/м3 | 10 | 50 | SO2 |
| Синильная кислота | 0-15 мг/м3 | 3 | 10 | HCN |
| Синильная кислота | 0-40 мг/м3 | 3 | 30 | HCN |
| Синильная кислота | 0-3 мг/м3 | 0,3 | 1,5 | HCN |
| Кислород | 0-30% (об.д.) | 18 | 23 | O2 |
| Кислород | 0-25% (об.д.) | 18 | 23 | O2 |
| Водород | 0-2% (об.д.) | 0,2 | 0,8 | H2 |
| Водород | 0-2% (об.д.) | 0,4 | 0,8 | H2 |
| Горючие газы и пары | 0-50% НКПР | 20 | 40 | CnHm |
| Горючие газы и пары | 0-50% НКПР | 20 | 48 | CnHm |
| Горючие газы и пары | 0-50% НКПР | 10 | 40 | CnHm |
| Горючие газы и пары | 0-50% НКПР | 10 | 20 | CnHm |
| Горючие газы и пары | 0-100% НКПР | 20 | 50 | CnHm |
| Горючие газы и пары | 0-100% НКПР | 50 | 95 | CnHm |
