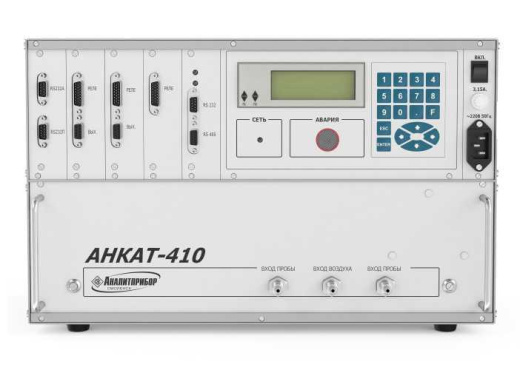

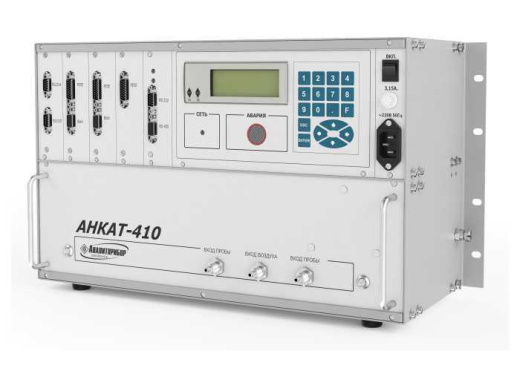

Стационарный газоанализатор АНКАТ-410

Стационарный многокомпонентный газоанализатор промышленных выбросов - АНКАТ-410 для измерения О₂, СО, СО₂, NO, NO₂, SO₂, H₂S, HCl, NH₃, Cl₂, ΣСН и вычисления NOx, коэффициента избытка воздуха α, СО₂ в различных технологических процессах и системах мониторинга экологических выбросов

Сведения об оборудовании:
- Тип газоанализатора - стационарный
- Метод измерения - электрохимический (по каналам СО₂, ΣСН - оптикоабсорбционный)
- Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления)
- Режим работы - непрерывный или циклический
- Измерения О₂, СО, СО₂, NO, NO₂, SO₂, H₂S, HCl, NH₃, Cl₂, ΣСН и вычисления NOx, коэффициента избытка воздуха α, СО₂
- Время работы без корректировки показаний - не менее 6 месяцев
- Цифровой выход - RS 232/ RS 485
- Технологический и экологический контроль
- Цифровой выход - RS 232/ RS 485

ОБЛАСТИ ПРИМЕНЕНИЯ АНКАТ-410

* металлургическая, стекольная, химическая и нефтяная промышленности
* топливосжигающие и технологические установки предприятий энергетики
* предприятия-производители строительных материалов, железнодорожный транспорт

Отличительные особенности:
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов
- отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты
- наличие энергонезависимой памяти для хранения до 1000 измерений
- наличие 6 реле, программно назначаемых для срабатывания от сигнализаций “Порог 1” или “Порог 2” по выбираемому каналу измерения
- наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU
- наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485
- наличие 2-х токовых выходов: тип  -  (0 - 5) или (4 - 20) мА и соответствие каналу измерения - выбирается программно
- АНКАТ-410-16 одобрен для проведения экологических испытаний тепловозов и дизель-поездов на пунктах экологического контроля в соответствии СТ СС ФЖТ ЦТ 09-98 и СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России
- методика контроля выбросов промышленных предприятий с использованием АНКАТ-410 согласована в ФГУП “НИИ Атмосфера”

Выбор модификации газоанализатора определяется по необходимому количеству контролируемых электрохимическим методом компонентов  и необходимости измерения СО2 (ИКД).  Примечание: ИКД - инфракрасный датчик СО2.

Возможны следующие модификации АНКАТ-410:

1) АНКАТ-410-04 ИБЯЛ.413252.001-03 Газоанализатор пром. выбросов 5 каналов ЭХЯ (цикл.режим работы)
2) АНКАТ-410-05 ИБЯЛ.413252.001-04 Газоанализатор пром. выбросов 6 каналов ЭХЯ (цикл.режим работы)
3) АНКАТ-410-06 ИБЯЛ.413252.001-05 Г/а пром. выбросов 2 канала ЭХЯ + оптический канал (ИКД) СО2
(цикл.режим работы)
4) АНКАТ-410-07 ИБЯЛ.413252.001-06 Г/а пром. выбросов 3 канала ЭХЯ + оптический канал (ИКД) СО2
(цикл.режим работы)
5) АНКАТ-410-08 ИБЯЛ.413252.001-07 Г/а пром. выбросов 4 канала ЭХЯ + оптический канал (ИКД) СО2
(цикл.режим работы)
6) АНКАТ-410-09 ИБЯЛ.413252.001-08 Г/а пром. выбросов 5 каналов ЭХЯ + оптический канал (ИКД) СО2
(цикл.режим работы)
7) АНКАТ-410-10 ИБЯЛ.413252.001-09 Г/а пром. выбросов 6 каналов ЭХЯ + оптический канал (ИКД) СО2(цикл.режим работы)
8) АНКАТ-410-11 ИБЯЛ.413252.001-10 Г/а пром. выбросов 2 канала ЭХЯ (дублированный набор) HCL, CL2(непрерыв.режим работы)
9) АНКАТ-410-12 ИБЯЛ.413252.001-11 Г/а пром. выбросов 3 канала ЭХЯ (дублированный набор)(непрерыв.режим работы)
10) АНКАТ-410-13 ИБЯЛ.413252.001-12 Г/а пром. выбросов 2 канала ЭХЯ (дублированный набор) + ИКД СО2(непрерыв.режим работы)
11) АНКАТ-410-14 ИБЯЛ.413252.001-13 Г/а пром. выбросов 3 канала ЭХЯ (дублированный набор) + ИКД СО2(непрерыв.режим работы)
12) АНКАТ-410-15 ИБЯЛ.413252.001-14 Г/а пром. выбросов 2 канала ЭХЯ (дублированный набор)(непрерыв.режим работы)
13) АНКАТ-410-16 ИБЯЛ.413252.001-15 Г/а для контроля выбросов тепловозов и других дизельных двигателей 3 ЭХЯ (CO, NO, NO2) + ИКД (сумма СН) (цикл.режим работы)

Дополнительное оборудование для комплектации АНКАТ-410:

1) ШПП-410 Шкаф пробоподготовки для АНКАТ-410, не обогреваемый, IP40, ИБЯЛ.422419.009
2) ШПП-410 Шкаф пробоподготовки для АНКАТ-410, обогреваемый, IP65, ИБЯЛ.422419.009-01
3) ШПП-410 Шкаф пробоподготовки для АНКАТ-410 на HCL, CL2, не обогреваемый, IP40, ИБЯЛ.422419.009-02
4) ШПП-410 Шкаф пробоподготовки для АНКАТ-410 на HCL, CL2, обогреваемый, IP65, ИБЯЛ.422419.009-03
5) ТХ-410 Термохолодильник ИБЯЛ.418316.021-01 (общепромышленное исполнение)
