Датчик-газоанализатор термохимический ДАТ-М

Датчики-сигнализаторы термохимические ДАТ-М стационарные для контроля довзрывоопасных концентраций суммы горючих газов в воздухе рабочей зоны помещений и открытых площадок.

Тип газоанализатора - стационарный
Принцип действия - термохимический
Способ забора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора.

Сведения об оборудовании:

* контроль довзрывоопасных концентраций суммы горючих газов в воздухе
* большой перечень контролируемых веществ
* температурный диапазон от -60 до +50 ^оС
* применим в условиях Крайнего Севера
* материал корпуса: угленаполненный полиамид/алюминий/нержавеющая сталь
* наличие сертификата Российского Морского Регистра


Области применения газоанализаторов ДАТ-М:

- на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа
- на предприятиях химической и металлургической промышленности
- на предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных
- в резервуарах хранения нефти и нефтепродуктов
- на лакокрасочных производствах, производствах удобрений и пластмасс
- для применения в условиях крайнего Севера и Арктики

Отличительные особенности:

* Применение в условиях Крайнего Севера
* Наличие аналоговых, релейных и цифровых, HART-выходов
* Широкий диапазон рабочих температур (от -60 до +50 С°)
* Большой перечень контролируемых веществ
* Возможность установления значений порогов срабатывания сигнализации потребителем
* Установка в сигнализаторах сенсоров собственного производства
* Межповерочный интервал - 1 год

Технические характеристики ДАТ-М:

Характеристики	Значения	Примечание
Определяемые газы	до 143 горючих веществ, образующих газо- и паровоздушные смеси, в том числе и сложные углеводороды	полный перечень контролируемых веществ см. Приложение А
Пределы допускаемой основной  абсолютной погрешности  сигнализаторов по поверочному  компоненту, не более, % НКПР	± 5,0
Диапазон показаний, % НКПР	0-60	по токовому выходу (кроме сигнализаторов ДАТ-М-03/-06/ -06Г)
	0-70	по токовому выходу для ДАТ-М-03
	0-100	по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-05ГХ/-05ГХН/-06ТР/-06ТРХН/ -06Г/-06ГТР/-06ГТРХ/-06ГТРХН
Маркировка взрывозащиты /степень защиты корпуса	1ExibdIIСT6X /1ExibdIIВT6X IP 54	ДАТ-М-01, ДАТ-М-03
	1ExdIICT6 IP66	все модификации  ДАТ-М-05
Напряжение питания	10-24 10-32	ДАТ-М-01/-03 ДАТ-М-05 всех исполнений
Время срабатывания сигнализации, с	15 20	по метану по гексану
Габаритные размеры сигнализаторов (ДШВ),  мм, не более	180х60х155 110х130х250	ДАТ-М-01, ДАТ-М-03 все модификации ДАТ-М-05
Масса сигнализаторов, кг, не более	1,5 4 6,5	ДАТ-М-01, ДАТ-М-03 ДАТ-М-05 для исполнений в алюминии  ДАТ-М-05 для исполнений в нерж. стали

* По дополнительному заказу датчики ДАТ-М поставляются с комплектом кабельного ввода (под бронированный
кабель, под металлорукав, под трубную проводку).
* Для питания датчиков-сигнализаторов ДАТ-М используются вторичные блоки питания и связи БПС-21М.

  Материал корпуса:

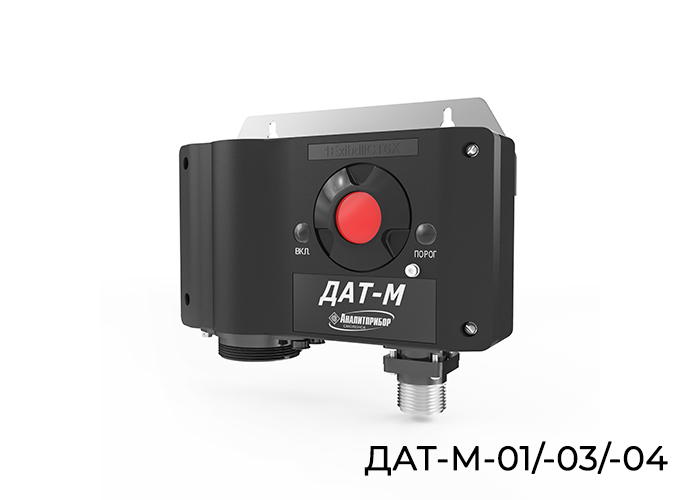

- ДАТ-М-01, -03 - угленаполненный полиамид;

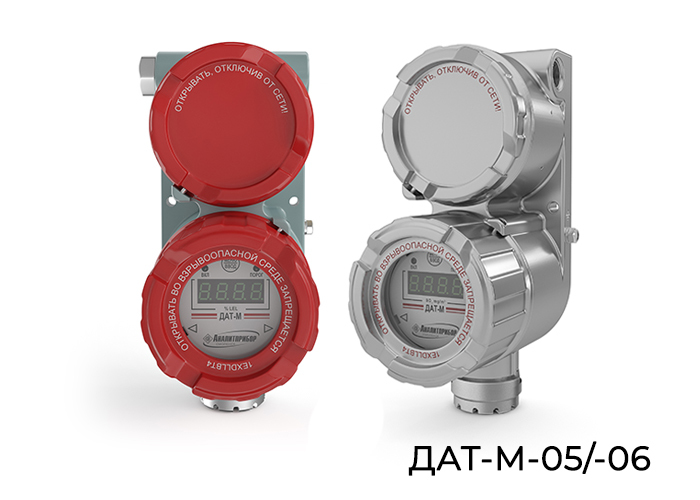

- ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).

Исполнения газоанализаторов ДАМ-М:

Наименование	Поверочный компонент	Диапазон измерений	Тип выходного сигнала	Вид взрывозащиты	Рабочая температура, оС
материал корпуса – угленаполненный полиамид
ДАТ-М-01	метан	0–50	4–20 мА	1ExibdIIСT6X/1ExibdIIВT6X	от -40 до +50
ДАТ-М-03	метан	0–50	4–20 мА	1ExibdIIСT6X/1ExibdIIВT6X	от -60 до +50
материал корпуса – алюминий / нержавеющая сталь (определяется  при заказе)
ДАТ-М-05	метан	0–50	4–20 мА	1ExdIICT6	от -40 до +50
ДАТ-М-05Г	гексан	0–50	4–20 мА	1ExdIICT6	от -40 до +50
ДАТ-М-06ТР	метан	0–50	4–20 мА,  реле (250В; 1,0А)*, RS485	1ExdIICT6	от -40 до +50
ДАТ-М-06ТРХН	метан	0–50	4–20 мА, HART,  реле (250В; 1,0А)*, RS485	1ExdIICT6	от -60 до +50
ДАТ-М-06Г	гексан	0–50	RS485	1ExdIICT6	от -40 до +50
ДАТ-М-06ГТР	гексан	0–50	4–20 мА,  реле (250В; 1,0А)*, RS485	1ExdIICT6	от -40 до +50
ДАТ-М-06ГТРХН	гексан	0–50	4–20 мА, HART,  реле (250В; 1,0А)*, RS485	1ExdIICT6	от -60 до +50
* - «сухой контакт» реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» - нормально разомкнутый, по заказу возможно изготовление «сухих контактов» реле - нормально замкнутых
