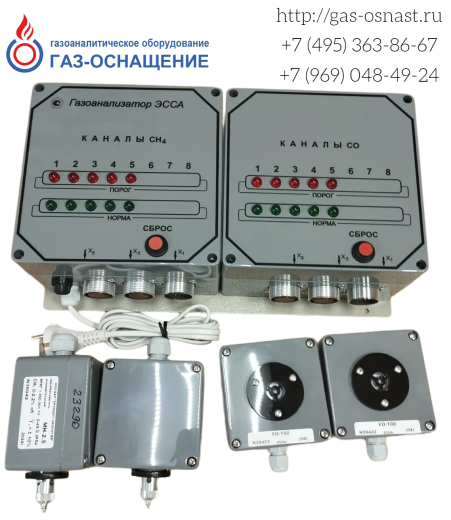

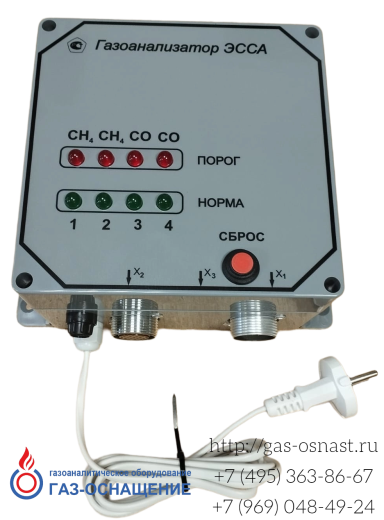

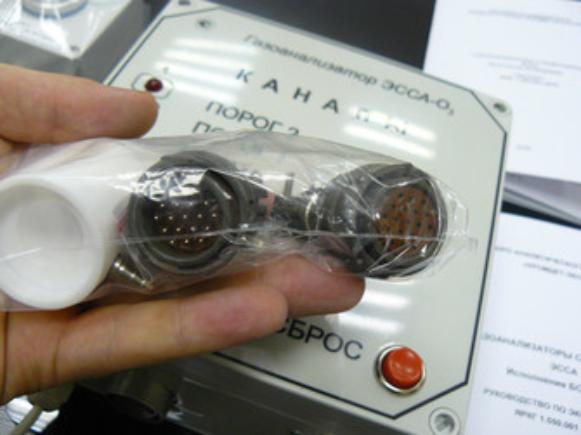

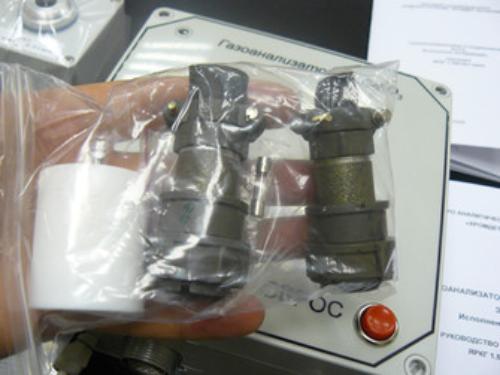

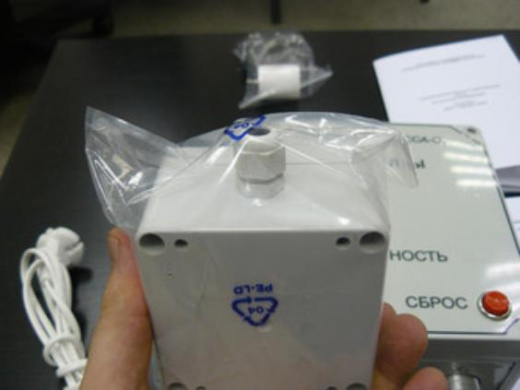

Газоанализатор стационарный ЭССА исп. БС

Газоанализатор стационарный ЭССА исполнение БС многоканальный.

Возможность подключения от 1 до 16 датчиков.

Стационарные газоанализаторы ЭССА - автоматические приборы непрерывного действия, используемые для измерения и мониторинга массового содержания метана (СН4) и других углеводородов, хлора (Cl2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сероводорода (H2S), диоксида серы (SO2), аммиака (NH3), озона (O3) и кислорода (O2) в атмосфере рабочих помещений. При превышении допустимых значений уровней концентрации (ПОРОГ I, ПОРОГ II, ПОРОГ III), газоанализатор включает систему звукового и светового оповещения, подаёт сигнал для управления внешними связанными устройствами. Детекторы газа серии ЭССА разрабатываются производителем по техническим условиям ЯРКГ 1.550.001 ТУ.

Принципы детектирования газоанализаторов ЭССА:
- электрохимический (для компонентов NH3, Cl2, CO, NO, NO2, H2S, SO2, O3, O2), при котором замеряемый в газоанализаторе ЭССА газ вступает в реакцию с электролитом;
- термокаталитический (для горючих газов CH4 и C3H8), при котором измеряемое вещество вступает в реакцию термокаталитического окисления с платиновым элементом.

Возможные модификации газоанализаторов ЭССА исполнение БС:

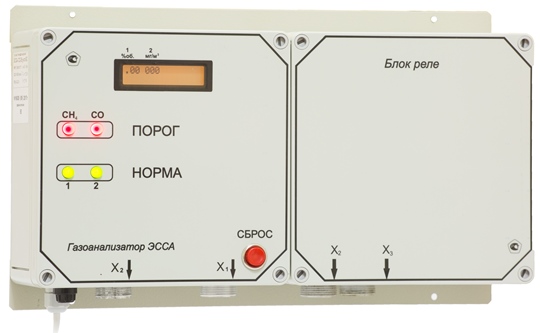

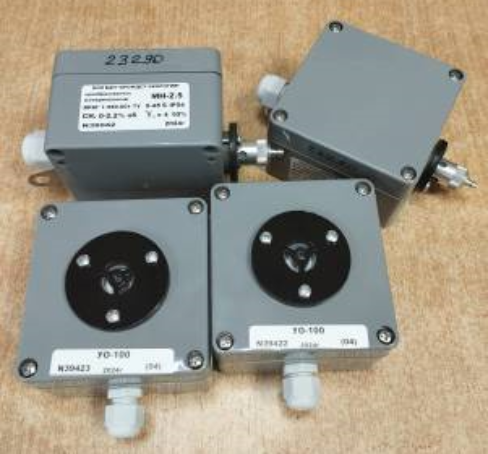

БС/Н – с блоком сигнализации (БС) и блоком реле (БР), состоят из измерительных преобразователей (ИП), блока сигнализации (БС), и блока реле (БР). В  газоанализаторах установлены 5 пар реле, которые обеспечивают  независимое формирование релейных сигналов для 5 компонентов. Для соединения ИП и БС используется экранированный кабель КСПЭВГ или аналогичный с числом жил не менее трех для ИП метана и двужильный для остальных ИП. Кабель поставляется по отдельному заказу. Общее число ИП, соединяемых с БС,  от 1 до 8.

И – с цифровой индикацией измеряемой концентрации, состоят из ИП,  БС с встроенным блоком индикации (БИН) и БР. БИН обслуживает от 1 до 8 измерительных каналов.

Р - с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485, протокол Modbus RTU с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН, БР и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность передачи данных по интерфейсу Ethernet и беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.

По отдельному заказу для вывода токового сигнала 4 – 20 мА поставляется распределительная коробка РК-4, которая обслуживает до 4 измерительных каналов

Функции стационарных газоанализаторов ЭССА CO-CH:

- При превышении измеряемой концентрацией значений формирование общих для всех каналов управляющих релейных сигналов, заданных как пороги сигнализации;

- При превышении измеряемой концентрацией значений формирование независимых для каждого измерительного канала управляющих релейных сигналов, заданных как пороги сигнализации (для газоанализаторов исполнения Н);

- Индивидуальная для каждого канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации замер массовой концентрации вещ.-ва с помощью электрохимического или термокаталитического сенсора;

- Индивидуальная для каждого канала световая сигнализация неисправности измерительного канала (в газоанализаторах ЭССА исполнения БС);

- Регистрация по каждому из каналов случаев превышения измеряемой концентрацией любого из заданных порогов и передача данных внешним устр.-вам по интерфейсу RS-232 (в газоанализаторах исполнения Р);

- Индикация текущих значений массовой концентрации веществ для всех измерительных каналов (в газоанализаторах исполнения И);

- Передача полученных значений к блоку регистрации по радиоканалу (в газоанализаторах ЭССА исполнения РК).

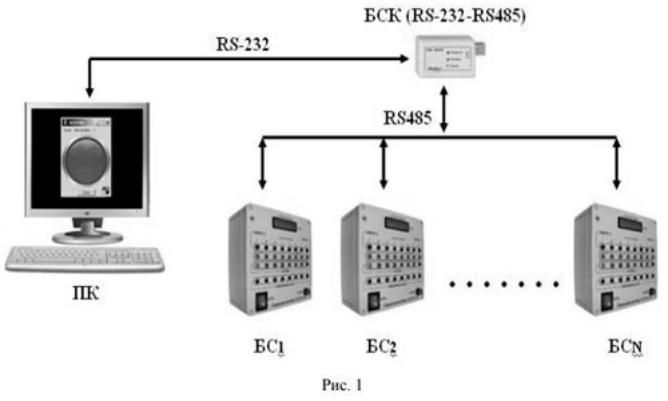

ПО ЭССА для связи газоанализаторов с ПК:

* ПО предназначено для обеспечения связи газоанализаторов ЭССА исполнения БС/Р с ПК и передачи на его дисплей информации с БС детектора газа. БС подключается к ПК по интерфейсу RS-485 с помощью БСК.
* В функции программы входит:

1. сбор и обработка инфо, поступающей от БС, отображая на мониторе ПК состояние каналов газоанализатора стилизованными светодиодами;
2. запись на HDD данных по всем каналам с установленным темпом и фиксацией случаев превышений заданных пороговых значений;
3. графический вывод данных измерения по любому из каналов за указанный период времени;
4. создание Протокола событий за произвольный временной интервал.

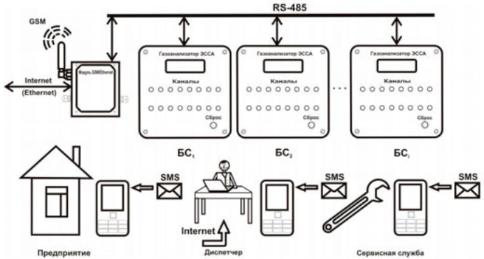

Модуль ЭССА-GSM/Ethernet для газоанализатора ЭССА:
Модуль ЭССА-GSM/Ethernet является обеспечением беспроводной связи газоанализаторов ЭССА исполнения БС/Р с пользователем путем передачи на его GSM терминал sms-уведомлений в случае превышения заданных на газоанализаторе порогов, либо обнаружении неисправности и / или для связи детектора газа с внешним ПК по Internet/Ethernet.

Вещества и диапазоны газоанализатора ЭССА исп. БС:

Компонент	Тип ИП	Диапазон  измерения, мг/м3	Пределы допускаемой основной  погрешности, %		Порог 1 мг/м3	Порог 2 мг/м3
			приведенной	относительной
Хлор	ХЛ – 5	0 – 1,0 1,0 – 5,0	± 20 -	- ± 20	1,0	3
	ХЛ – 25	0 – 1,0 1,0 – 25	± 20 -	- ± 20	1,0	20
Аммиак	АМ – 100	0 – 20 20 – 100	± 20 -	- ± 20	20	60
	АМ – 500	0 – 20 20 – 500	± 20 -	- ± 20	60	500
Сероводород	СВ – 30	0 – 10 10 – 30	± 20 -	- ± 20	10	25
Диоксид серы	СД-30	0 – 10 10 – 30	± 20 -	- ± 20	10	25
Озон	ОЗ – 1	0 – 0,10  0,10 – 0,5	± 20 -	- ± 20	0,1	0,3
Диоксид азота	АД - 10	0 –2,0 2,0 – 10	± 20 -	- ± 20	2,0	8,0
Оксид азота	АО - 30	0 –3,0 3,0 – 30	± 20 -	- ± 20	3,0	10,0
Кислород	КС - 30	0 – 30,0%об.	± 2,5	-	19%об.	23%об.
Метан	МН-2,5 МН-2,5(И)	0 – 2,2%об.	± 10	-	0,44%об.	0,88%об.
Пропан	МН-2,5 МН-2,5(И)	0 – 0,85%об.	± 10	-	0,17%об.	0,34%об.
Бутан	МН-2,5 МН-2,5(И)	0 - 0,7%об.	± 10	-	0,14%об.	0,28%об.
Гексан	МН-2,5 МН-2,5(И)	0 - 0,5%об.	± 10	-	0,1%об.	0,2%об.
Оксид углерода	УО-100	0 – 20 20 – 100	± 20 -	- ± 20	20 мг/м3	100мг/м3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ газоанализатора ЭССА исполнение БС:

Принцип измерения	Электрохимический (токсичные газы и кислород) термокаталитический и инфракрасный (метан и другие углеводороды
Число порогов сигнализации	2
Число ИП	От 1 до 8
Сигнализация	Световая, звуковая, релейные сигналы
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля 0,50 мм2 0,35 мм2 0,20 мм2 0,12 мм2	Все ИП, кроме МН-25 1200 м 870 м 520 м 300 м	ИП МН-2,5 310 м 220 м 130 м 75 м
Рабочие условия эксплуатации ИП: температура,   °С относительная  влажность, %	От минус 30 до 45 от 10 до 95
